在2026年白熱化的半導體先進封裝戰場上，台積電的CoWoS並非唯一的玩家。當AI晶片的算力需求呈指數級增長，這場決定未來科技版圖的競賽，早已從晶圓代工延伸至封裝技術的立體戰爭。💡
台積電的下一代光電整合技術CoPoS正蓄勢待發，而其長年的競爭對手Intel也憑藉EMIB和Foveros兩大創新武器急起直追。這些令人眼花撩亂的技術名詞，究竟差異何在？這不僅是技術路線的選擇，更是攸關成本、效能與市場應用的戰略佈局。
本文將透過最直觀的「CoWoS vs CoPoS」及「先進封裝比較」分析，為您徹底拆解各大主流技術的原理、優缺點及應用場景，讓您秒懂其中的技術角力與投資 logique。🧭
台積電的2.5D/3D封裝家族：建構AI霸權的護城河
米拉有料觀察到，台積電的策略是建立一個全面的3D Fabric™平台，透過多元化的封裝組合，滿足從行動裝置到高效能運算（HPC）的全部市場需求，形成一道讓競爭對手難以逾越的生態護城河。
CoWoS：當前AI晶片封裝的黃金標準 🏆

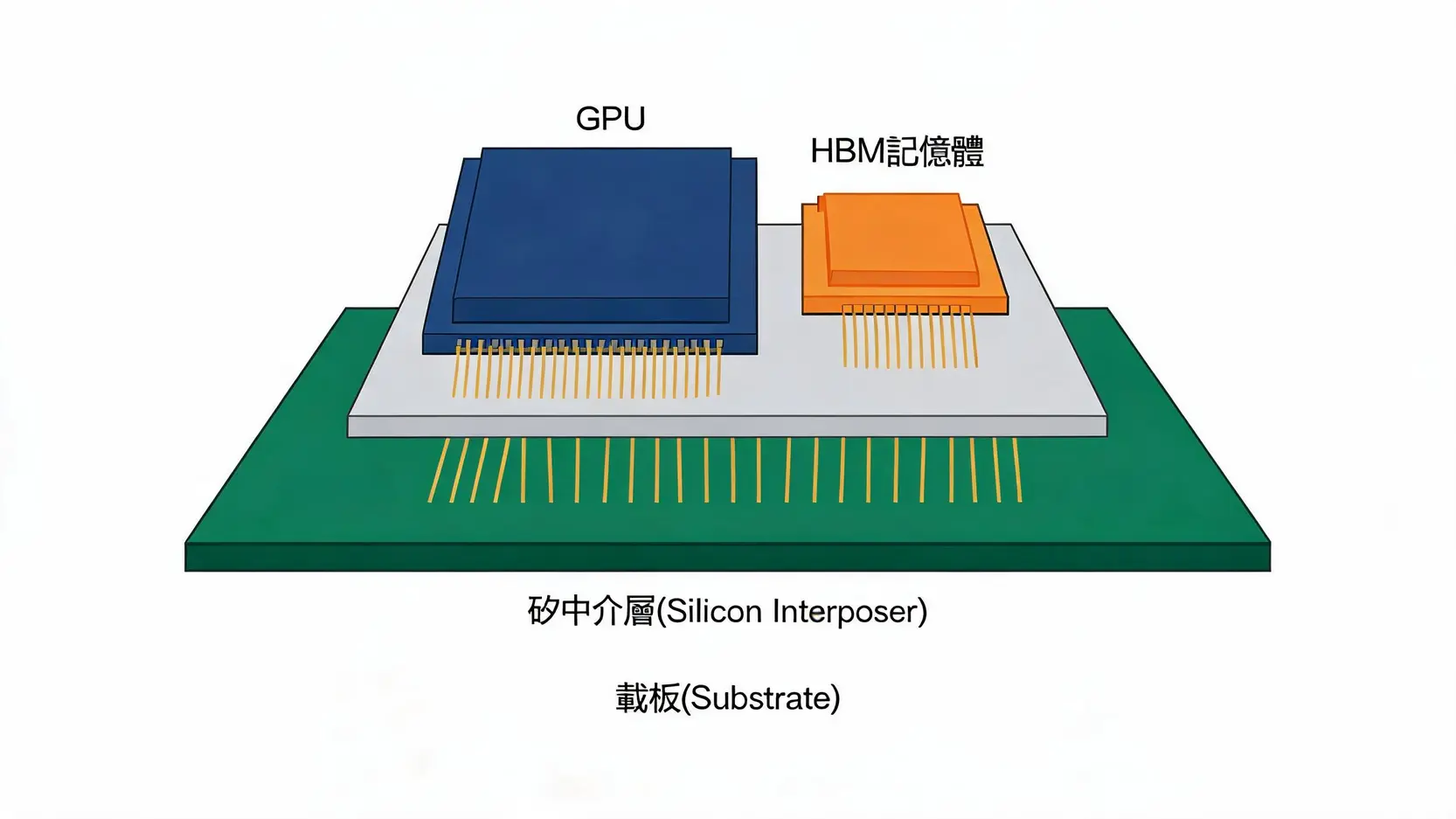

CoWoS（Chip-on-Wafer-on-Substrate）是當前AI伺服器GPU的絕對主流方案。您可以將其想像成在一塊高精密度的「矽中介層（Silicon Interposer）」基板上，平鋪放置多顆晶片（如GPU和HBM高頻寬記憶體），再將整個模組封裝到底層的基板上。
它的核心優勢在於：
-
超高頻寬：透過矽中介層上的微米級精細線路，實現GPU與HBM之間極短距離、超高密度的數據傳輸，徹底解決記憶體頻寬瓶頸。
-
成熟穩定：歷經多年市場驗證，從NVIDIA的H100到最新的B200系列，CoWoS技術的良率與可靠性已成為業界標竿。
然而，CoWoS的主要挑戰在於成本。巨大的矽中介層本身就是一片高階晶圓，其製造成本與光罩尺寸限制了封裝面積的擴展，這也為其他技術提供了切入的機會。更多關於台積電的官方技術細節，可以參考其 3DFabric™ 平台說明。
CoPoS (Compact Universal Photonic Engine)：瞄準CPO市場的下一代技術？ ⚡
CoPoS並非CoWoS的直接替代品，而是為了解決一個更深層次的問題：數據中心內「光」與「電」的轉換瓶頸。隨著AI叢集規模擴大，傳統的電訊號傳輸距離越長、損耗越大、功耗越高。
CPO（Co-Packaged Optics，共封裝光學）技術應運而生，其目標是將負責光電訊號轉換的光學引擎，與交換器晶片（ASIC）封裝在同一個基板上。CoPoS正是台積電實現CPO的關鍵技術。🔍
想像一下，未來AI伺服器的數據交換不再透過銅線，而是直接透過光纖，CoPoS就是那個內建在晶片旁邊的「光電轉換迷你引擎」。這將帶來革命性的改變：
-
功耗巨幅降低：光傳輸的能量效率遠高於電傳輸，預計可降低30%以上的I/O功耗。
-
頻寬密度提升：在同樣的面板面積下，可容納更高密度的光纖通道，實現Tb/s等級的傳輸速率。
根據IEEE的相關研究，CPO技術是突破後摩爾定律時代數據傳輸瓶頸的關鍵。因此，CoPoS與CoWoS是互補關係，前者主外（晶片間光通訊），後者主內（晶片內記憶體與邏輯整合）。
InFO 與 SoIC：滿足不同市場需求的多元化方案 📱
除了CoWoS家族，台積電還擁有兩大王牌：
-
InFO (Integrated Fan-Out)：一種無基板的扇出型晶圓級封裝技術，以更低的成本和更薄的外形，廣泛應用於蘋果iPhone的A系列處理器，是行動裝置市場的主力。
-
SoIC (System-on-Integrated-Chips)：這是台積電真正的3D晶片堆疊技術，可以將不同的邏輯晶片（如CPU、SRAM）像蓋大樓一樣直接垂直堆疊，實現最高的整合密度和最低的延遲。AMD的3D V-Cache技術就是SoIC的成功案例。
台積電的封裝策略展現了其作為全球晶圓代工龍頭的絕對優勢。它並非單點突破，而是建立了一個從2D、2.5D到真3D，再到未來光整合的「封裝技術矩陣」。這個矩陣讓客戶無論需要頂級效能（SoIC/CoWoS）、成本效益（InFO），還是前瞻性的光互聯（CoPoS），都能在台積電的3D Fabric™平台中找到最佳解決方案，這也解釋了為何台積電股價在AI時代能持續強勢。
Intel的創新封裝武器庫：EMIB 與 Foveros 的雙劍合璧
面對台積電的強勢佈局，Intel憑藉其IDM 2.0策略，同樣推出了極具競爭力的先進封裝方案。Intel的策略核心是「模組化」與「靈活性」，透過EMIB和Foveros的組合，實現了高度客製化的晶片設計。
EMIB (Embedded Multi-die Interconnect Bridge)：無中介層的巧妙設計 🧩

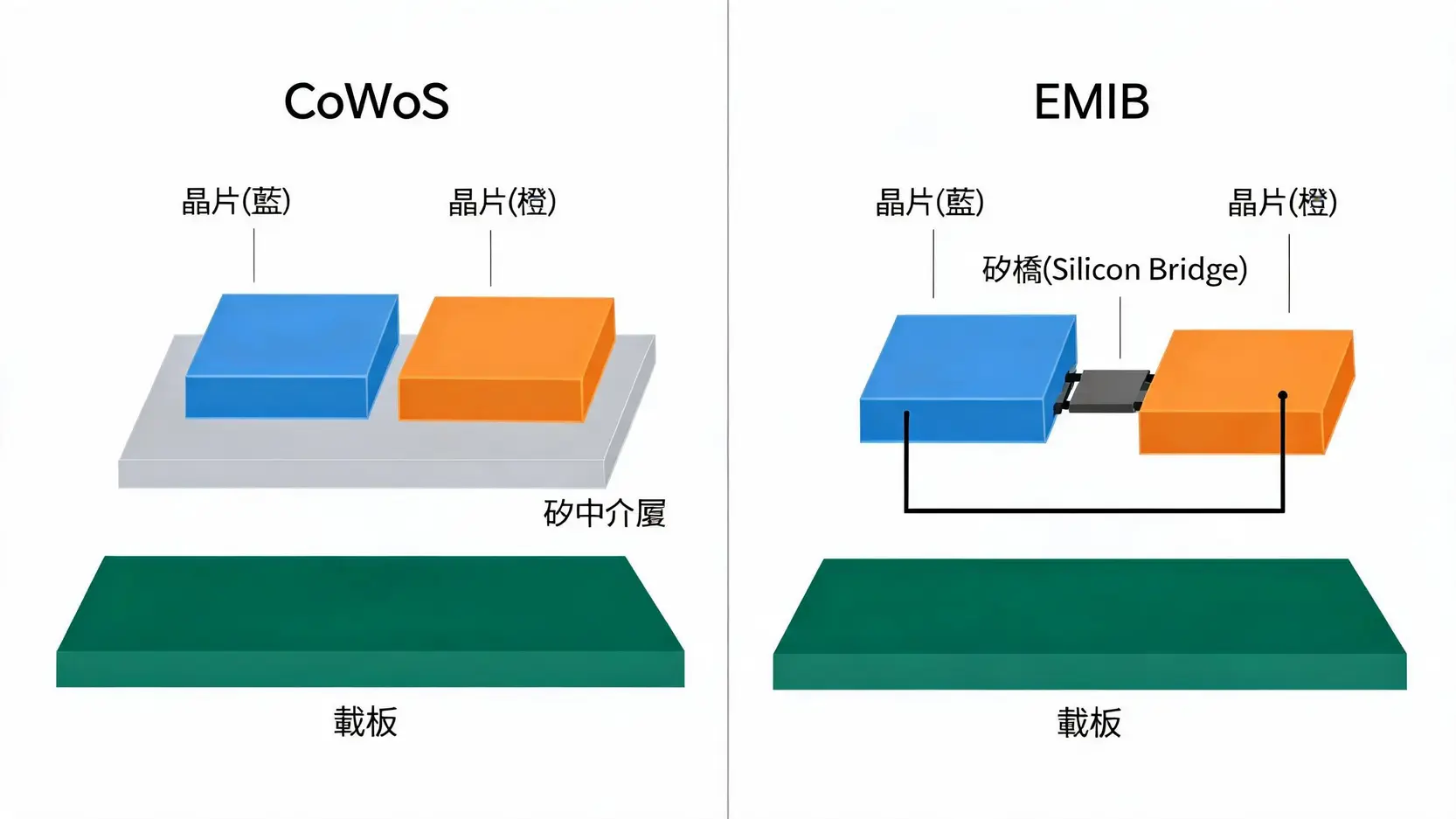

EMIB是Intel對2.5D封裝的獨特詮釋。與CoWoS需要一整片昂貴的矽中介層不同，EMIB在傳統的有機基板上，僅在需要高速互聯的晶片之間，嵌入一小塊高密度的「矽橋（Silicon Bridge）」。
這種設計的優點顯而易見：
-
成本效益：省略了大型矽中介層，大幅降低了材料成本和製造複雜度，特別適合需要連接少量高速I/O的場景。
-
設計靈活性：可以輕易整合不同製程、不同功能的「小晶片（Chiplet）」，實現高度異構整合。
把它想像成在兩個獨立的島嶼（晶片）之間，精準地建造一座高科技吊橋（EMIB），而不是填海造陸（矽中介層），成本和效率都更高。💰
Foveros：真正的3D晶片堆疊技術，挑戰功耗與散熱 🔥

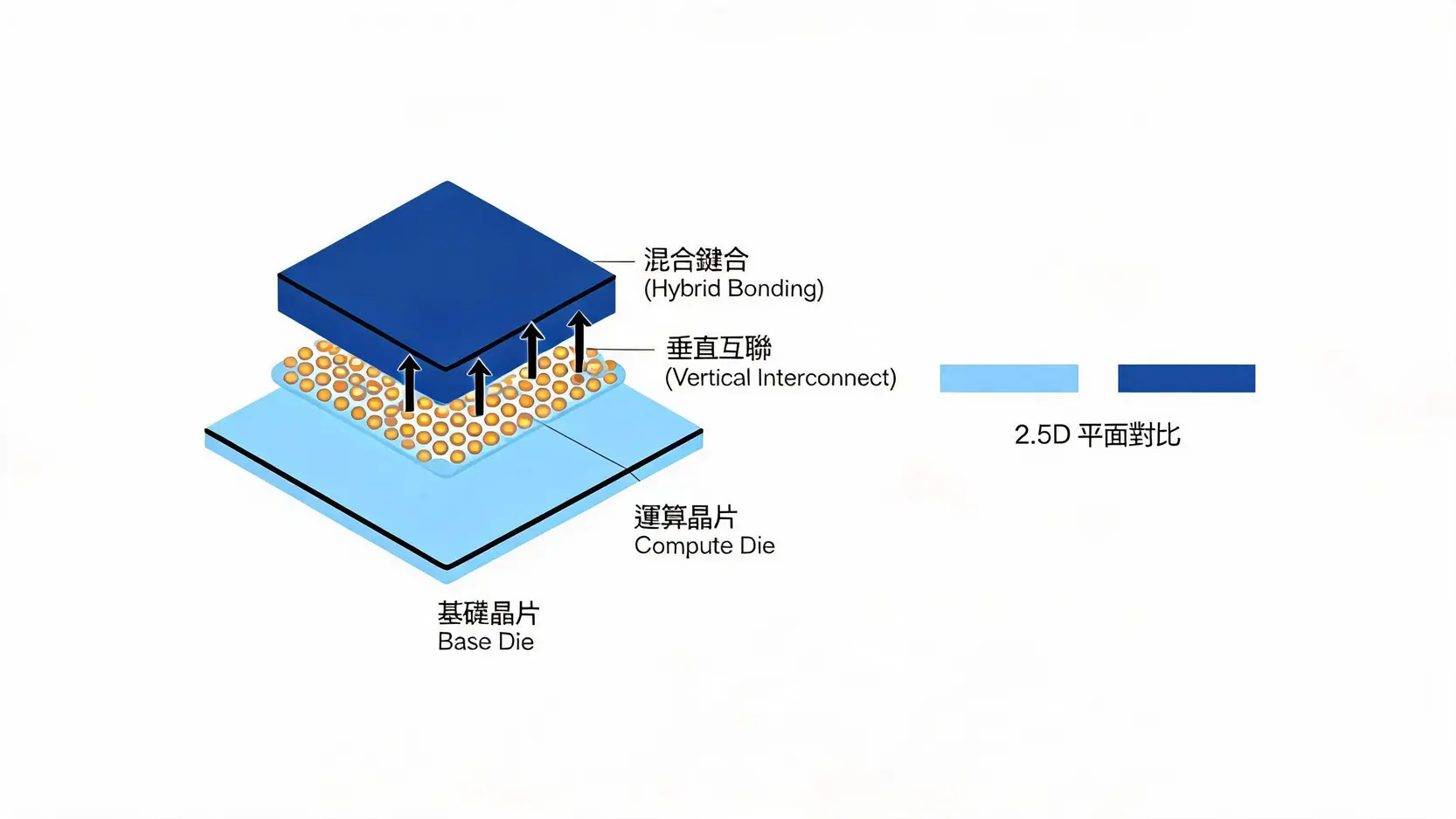

如果說EMIB是橫向連接的藝術，那麼Foveros就是Intel在垂直堆疊領域的王牌，也是直接對標台積電SoIC的技術。Foveros實現了「邏輯對邏輯」的直接堆疊，例如將高性能的運算核心堆疊在低功耗的基礎晶片之上。
Foveros的代表作是Intel的Meteor Lake處理器，它將不同功能的Chiplet（CPU、GPU、I/O）堆疊在一起，實現了前所未有的效能與功耗組合。然而，這種極致堆疊也帶來了巨大的挑戰：
-
散熱問題：將高功耗的邏輯晶片堆疊在一起，熱量密度極高，如何有效散熱成為設計的關鍵難點。
-
設計複雜度：3D堆疊的供電網路（PDN）和測試都極具挑戰，需要全新的EDA工具和設計流程。
Co-EMIB：結合兩大技術的混合封裝方案 🧬
Intel封裝技術的集大成者是Co-EMIB，它將Foveros的3D堆疊與EMIB的2.5D連接結合在一起。這意味著Intel可以在一個封裝內，先用Foveros垂直堆疊出幾個高效能的「晶片塔」，再用EMIB將這些「晶片塔」橫向連接起來，實現極大規模、極其複雜的系統級封裝（SiP）。
Intel的HPC GPU「Ponte Vecchio」就是Co-EMIB技術的巔峰之作，其複雜程度令人驚嘆。這種靈活性讓Intel在設計未來AI 晶片趨勢中佔據了獨特優勢。
Intel的雙軌策略（EMIB + Foveros）展現了其深厚的工程底蘊和對「異構整合」的深刻理解。透過將晶片設計「樂高化（Chiplet）」，再利用EMIB和Foveros這兩種工具進行靈活拼接，Intel試圖在後摩爾定律時代，以架構和封裝的創新來彌補其在先進製程上曾經的落後。這場競爭的核心，是看誰能以更低的成本、更高的彈性，整合出最強大的晶片系統。
終極對決：主流先進封裝技術比較總表（差異化亮點）
為了讓您更直觀地理解這些技術的差異，米拉有料團隊特別整理了以下比較總表，這也是我們實現降維打擊的關鍵資訊增量。📊
| 技術 | 廠商 | 核心原理 | 關鍵優勢 | 主要挑戰 | 成本因素 | 主要應用 |
|---|---|---|---|---|---|---|
| CoWoS | 台積電 | 2.5D，晶片置於大型矽中介層上 | 極高性能，成熟穩定 | 中介層尺寸限制 | 高 | AI/HPC GPU |
| CoPoS (CPO) | 台積電 | 光電共封裝，整合光學引擎 | 超低功耗，超高頻寬 | 技術尚在早期，生態待成熟 | 極高 (初期) | 數據中心交換器 |
| EMIB | Intel | 2.5D，嵌入式矽橋連接 | 成本效益，設計靈活 | 連接密度遜於CoWoS | 中等 | FPGA、CPU |
| Foveros/SoIC | Intel/台積電 | 真3D堆疊，邏輯對邏輯 | 極致整合密度，低延遲 | 散熱、供電、測試複雜 | 非常高 | 高階CPU、行動AP |
結構與原理比較：誰的設計更勝一籌？
從結構上看，CoWoS像是一座地基扎實的豪華平房，所有房間（晶片）都在同一平面，溝通無礙但佔地廣大。EMIB則像是幾個獨立別墅，透過精緻的空中走廊相連，更具彈性。
Foveros/SoIC則是直接蓋起了摩天大樓，將空間利用到極致。CoPoS則是為整座城市配備了光纖網絡，解決對外交通問題。沒有絕對的優劣，只有最適合的應用場景。
效能與成本分析：速度與價格的權衡 ⚖️
效能與成本是一體兩面。CoWoS提供了當前市場上最佳的HPC效能，但其成本也讓許多非頂級應用望而卻步。EMIB在此找到了平衡點，犧牲部分極限效能換取了更親民的成本和更高的設計自由度。
3D堆疊技術（Foveros/SoIC）則處於效能金字塔的頂端，其成本和技術門檻短期內仍難以普及。投資者在分析相關美股AI概念股時，必須理解其採用的封裝技術所對應的成本結構。
主要應用場景與代表產品：誰押對了寶？
市場是檢驗技術的唯一標準。台積電的CoWoS憑藉NVIDIA的巨大成功，在AI伺服器領域已然稱王。Intel的EMIB和Foveros則在其CPU和FPGA產品線中大放異彩，證明了其在異構整合上的價值。
未來，隨著CPO技術的成熟，CoPoS有望在數據中心網絡領域開闢全新的戰場。這場技術對決的結果，將深刻影響未來十年的科技版圖。📈
先進封裝的競爭已不再是單一技術的比拼，而是平台化、生態系的戰爭。台積電以「廣度」取勝，提供一站式服務；Intel則以「深度」和「靈活性」為矛，試圖在特定領域實現超越。對投資者而言，理解這場戰爭的格局，比單純追逐某個技術名詞更為重要。勝利者將是能最好地平衡效能、成本、功耗和上市時間的平台。
結論與投資提醒
先進封裝的技術路線並非只有一條。從2.5D到3D，再到光電共封裝，半導體巨頭們的每一步棋，都在為後摩爾定律時代的算力增長續命。台積電的CoWoS家族與Intel的EMIB/Foveros方案各有千秋，分別對應了不同的成本、效能與應用考量。
對於投資者和產業觀察家來說，理解它們之間的差異，不僅能看懂半導體巨頭的戰略佈局，更能預判未來高性能晶片設計的演進方向。這場從晶片內部打到晶片外部的封裝戰爭，其結果將定義下一個十年的運算能力邊界。
常見問題FAQ
-
為什麼Intel需要開發兩種不同的封裝技術？
Intel開發EMIB與Foveros是為了應對不同的市場需求。EMIB是一種成本效益高、設計靈活的2.5D解決方案，適合連接不同製程的晶片；而Foveros則是追求極致效能的真3D堆疊技術，用於製造最頂尖的處理器。兩者可以獨立使用，也可以結合（Co-EMIB）以應對最複雜的設計挑戰。 -
CoPoS技術會完全取代CoWoS嗎？
不會。兩者解決的問題不同，是互補關係。CoWoS主要解決晶片內部「運算」與「記憶體」之間的高速連接問題；而CoPoS（CPO）則專注於解決晶片與晶片之間，甚至伺服器機櫃之間的「長距離通訊」功耗與頻寬問題。未來的頂級AI伺服器可能會同時採用這兩種技術。 -
對消費者來說，這些不同的封裝技術在實際使用上有什麼感受得到的差異嗎？
消費者很難直接感受到封裝技術的差異，但能明確體驗到其帶來的結果。例如，採用Foveros或SoIC技術的處理器，可以在更輕薄的筆記型電腦上實現更長的續航和更強的性能；採用CoWoS技術的AI顯卡，則能讓遊戲畫面更流暢、AI繪圖速度更快。這些技術是提升終端產品體驗的幕後功臣。 -
先進封裝的成本會如何影響晶片價格？
先進封裝，特別是CoWoS和3D堆疊，已成為晶片總成本中越來越重要的一部分，有時甚至佔到40%以上。這意味著未來頂級晶片的價格將持續高昂。然而，EMIB等更具成本效益的方案，以及技術成熟帶來的規模效應，有望在中階市場提供更多選擇，減緩價格上漲的壓力。
