當我們談論NVIDIA、AMD的AI晶片時，除了製造商台積電，您是否知道還有一個關鍵角色——日月光(3711)？許多投資人可能好奇日月光做什麼？它在蓬勃發展的半導體產業趨勢中扮演何種角色？事實上，晶片製造出來後，如果沒有它的「加工」，也就是所謂的半導體封裝與測試，就無法成為我們最終在AI伺服器、電動車、甚至手機中使用的產品。究竟日月光在全球AI晶片供應鏈中有多重要？本文將帶您深入了解這家全球封測龍頭的現在與未來。
日月光投控(3711)的核心業務：全球半導體封測龍頭
日月光投控（ASE Technology Holding Co., Ltd.）是全球最大的委外半導體封裝與測試（Outsourced Semiconductor Assembly and Test, OSAT）服務公司。簡單來說，它不設計或製造晶片，而是專注於半導體產業鏈的後段流程，也就是將台積電等晶圓代工廠製造完成的晶圓，進行切割、封裝、測試，最終成為可供電子產品使用的晶片。這個過程至關重要，因為它直接影響到晶片的效能、可靠性與成本。
什麼是半導體封裝與測試(OSAT)？
想像一下，晶圓就像一大片剛出爐的披薩，上面佈滿了數百個微小的晶片（Die）。
- 封裝 (Assembly)： 就是將這些微小的晶片從披薩上切割下來，然後為每個晶片安裝一個保護性的外殼（封裝體），並拉出金屬接腳，以便能焊接到電路板上。這個外殼不僅保護晶片免受物理損傷和環境影響，更是晶片與外部世界溝通的橋樑。
- 測試 (Test)： 在封裝前後，都需要進行嚴格的測試，確保每個晶片的功能都正常運作，沒有任何瑕疵。這就像是產品出廠前的品質檢驗，確保送到客戶手中的都是良品。
日月光做的就是這門「精加工」的生意，作為專業的OSAT廠，它讓IC設計公司（如NVIDIA、聯發科）可以專注於晶片設計，而不用煩惱後段的繁瑣製程。

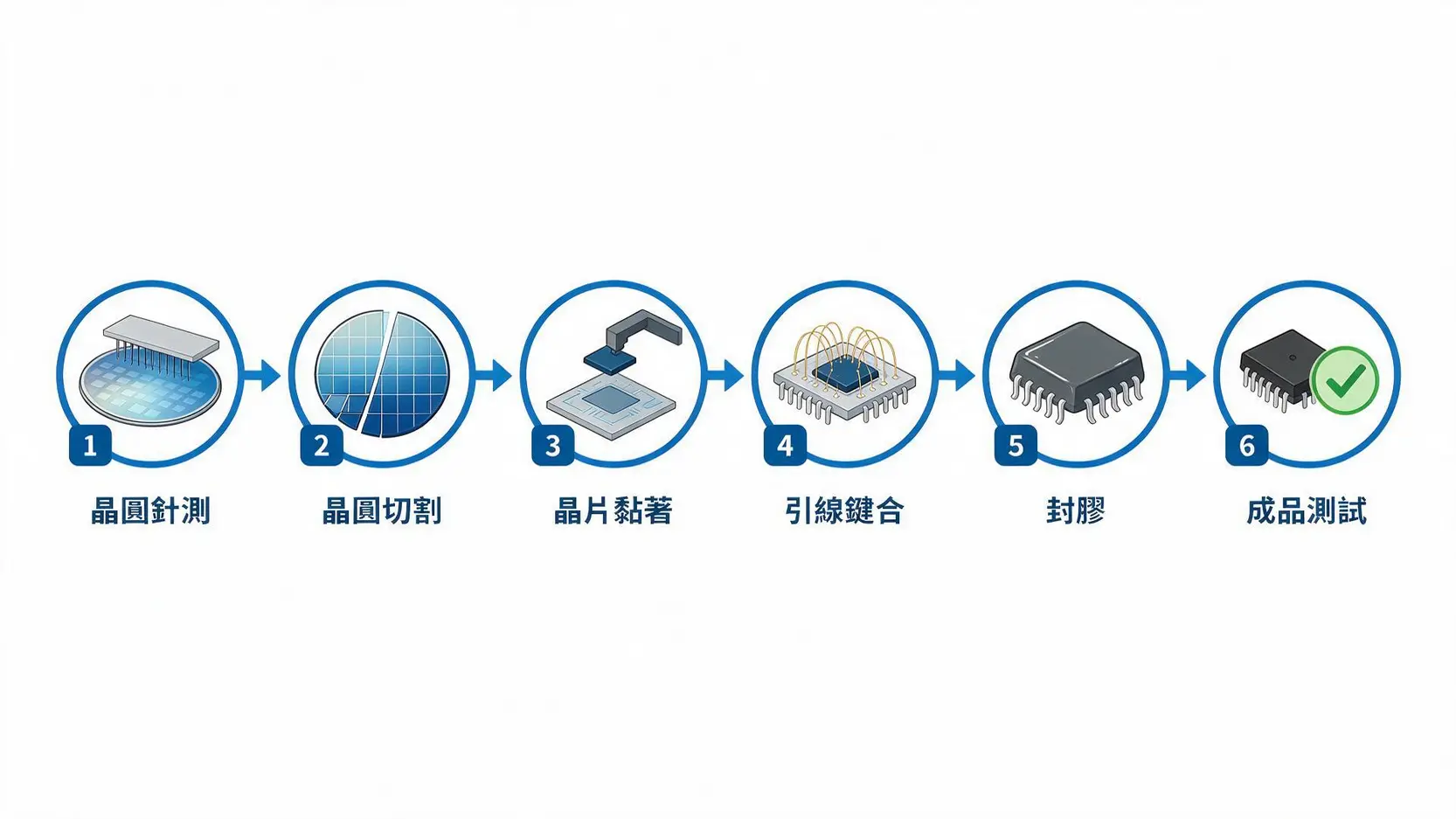

日月光的一站式服務：從晶圓針測到成品測試
日月光提供客戶極為完整的一站式（Turnkey）服務，涵蓋了從晶圓出廠到最終晶片成品的所有環節：
- 晶圓針測 (Wafer Probing)： 在晶圓尚未切割前，就用極細的探針去接觸每個晶粒，進行初步的電性功能測試，篩選出不良品。
- 晶圓切割 (Wafer Dicing)： 將測試合格的晶圓，用精密的切割刀具，切割成一顆顆獨立的晶粒。
- 晶片黏著 (Die Bonding)： 將切割下來的晶粒，精準地放置並固定在封裝基板上。
- 引線鍵合 (Wire Bonding)： 用極細的金線或銅線，將晶片上的電路與封裝基板上的金屬接腳連接起來，建立電子訊號的通道。
- 封膠 (Molding)： 使用環氧樹脂將晶片、金線等完整包覆起來，形成堅固的保護外殼。
- 成品測試 (Final Test)： 對封裝完成的晶片進行最後的功能、效能與可靠性測試，確保其在各種環境下都能正常運作。
旗下重要成員：環旭電子(USI)與矽品(SPIL)的角色
日月光投控的強大實力，也來自於其重要的子公司。其中，環旭電子 (USI) 專精於系統級封裝（SiP）模組，是Apple Watch等穿戴裝置模組的主要供應商；而矽品精密 (SPIL) 則是另一家封測大廠，在與日月光合併後，雙方整合資源，進一步鞏固了在全球封測市場的龍頭地位，形成「強強聯合」的局面。
【米拉有料 深度觀點】
日月光投控透過整合日月光、矽品與環旭電子，打造了一個覆蓋從高階到成熟、從單一晶片到複雜模組的「封測帝國」。這種一站式服務不僅簡化了客戶的供應鏈管理，更重要的是，透過內部資源的垂直整合，能夠有效控制成本、縮短產品上市時間（Time-to-Market），並提供客製化的解決方案，這構成了其難以撼動的競爭護城河。
AI浪潮下的關鍵玩家：日月光的先進封裝技術
隨著AI、高效能運算（HPC）的崛起，晶片效能需求呈現爆炸性增長。然而，單純依靠晶片微縮（即奈米製程的推進）已面臨物理極限與成本效益遞減的挑戰。因此，「先進封裝」技術應運而生，成為延續摩爾定律生命、提升晶片價值的關鍵。日月光在此領域佈局深遠，是NVIDIA、AMD等AI晶片巨頭不可或缺的合作夥伴。
系統級封裝(SiP)：將多個晶片整合的藝術
系統級封裝（System in Package, SiP）是日月光的核心技術之一。傳統上，一個電子產品可能需要將CPU、記憶體、感測器等多個獨立封裝的晶片焊接在電路板上。而SiP技術，則是將這些不同功能、甚至來自不同製造商的裸晶（Dies），全部整合進一個單一的封裝體內。這就像是將一個原本需要佔據整個主機板空間的電腦系統，微縮到一個郵票大小的模組中。這項技術的優勢包括：
- 小型化： 大幅縮小產品體積，對於智慧手機、耳機、智慧手錶等空間有限的裝置至關重要。
- 高效能： 晶片間的距離縮短，訊號傳輸路徑更短，能有效降低延遲、提升運算速度並減少功耗。
- 設計彈性： 可以整合不同製程、不同材質的晶片，實現高度客製化的功能模組。
扇出型封裝(Fan-Out)與高階測試的角色
扇出型封裝（Fan-Out Packaging）是另一項關鍵的先進封裝技術。它允許封裝後的晶片，其外部連接點（I/O）數量可以「扇出」到比晶片本身面積更大的範圍，從而容納更多的訊號接腳。這對於需要極高頻寬的AI晶片和網通晶片來說，是實現高速數據傳輸的基礎。日月光在此領域的技術，如扇出型晶圓級封裝（FOWLP），使其成為全球少數能滿足頂級客戶需求的廠商之一。同時，伴隨先進封裝而來的是更複雜的測試需求，日月光在高階測試領域的投入，確保了這些複雜晶片在出廠前的品質無虞。
CoWoS的夥伴：與台積電在AI晶片上的協同合作
提到AI晶片，就不能不提台積電的CoWoS（Chip on Wafer on Substrate）技術。這是一種2.5D封裝技術，是當前NVIDIA高階GPU（如H100、B200）的主流封裝方案。雖然CoWoS的核心製程由台積電主導，但由於產能供不應求，台積電已將部分後段製程委外。日月光憑藉其在封裝領域的深厚實力，成為台積電CoWoS技術聯盟的重要合作夥伴，承接部分oS（on Substrate）的製程，在AI晶片供應鏈中扮演了關鍵的輔助角色。
【米拉有料 深度觀點】
2026年的投資市場，不能再用傳統眼光看待封測產業。先進封裝已成為半導體效能提升的核心驅動力，其價值佔比持續攀升。日月光不再只是傳統的後段加工廠，而是AI、HPC等尖端科技的「賦能者」。其在SiP、Fan-Out以及與台積電CoWoS生態系的緊密合作，使其從過去的「成本中心」轉變為「價值創造中心」，這也是重新評估其投資價值的關鍵所在。

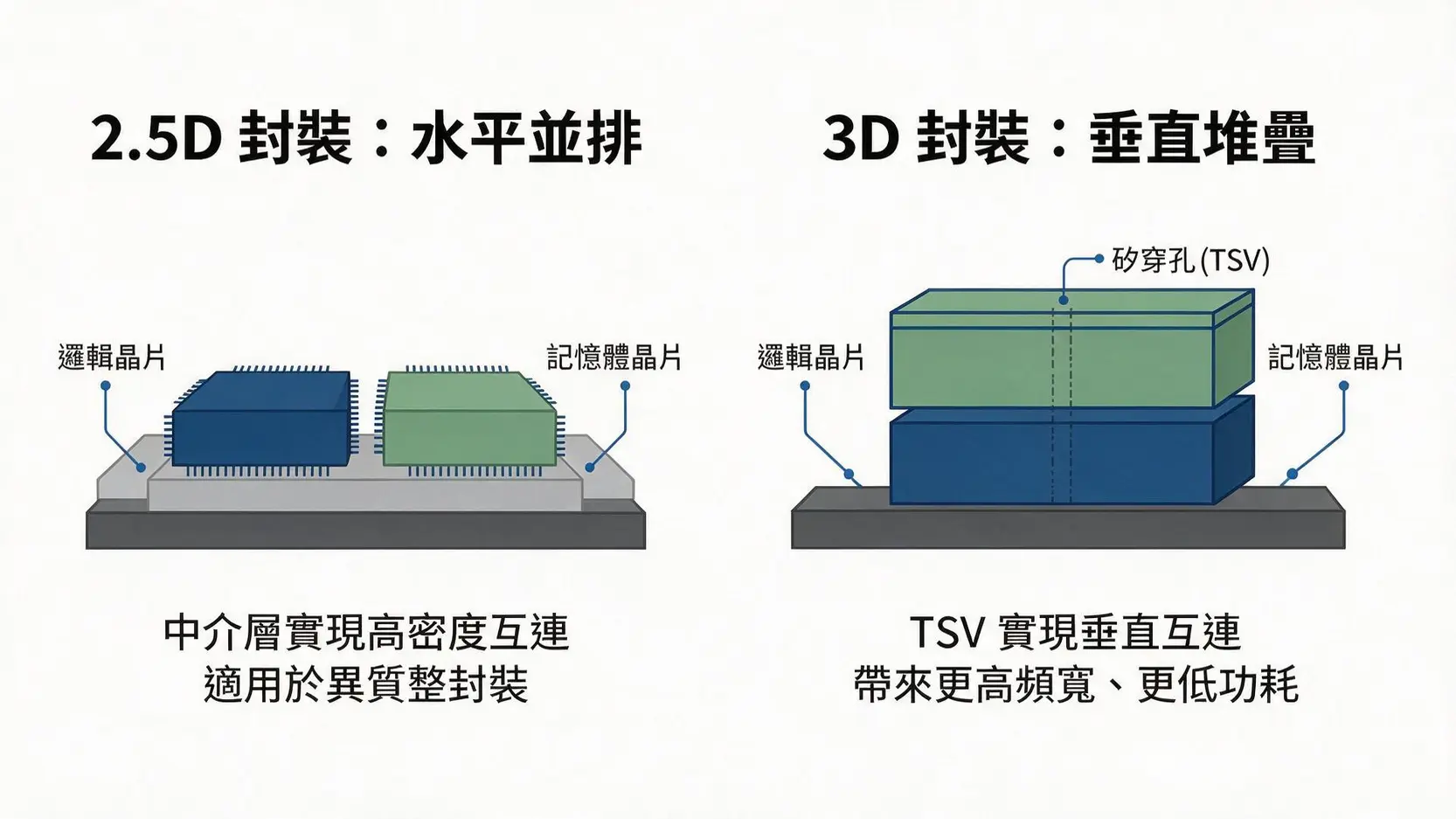

【差異化亮點】秒懂先進封裝：2.5D與3D封裝差在哪？
為了讓讀者更清楚地理解先進封裝的差異，我們用簡單的圖解概念說明目前主流的2.5D與3D封裝技術。
技術圖解：2.5D如何堆疊晶片？(如CoWoS)
2.5D封裝可以想像成在一個高科技的「托盤」上蓋房子。這個托盤被稱為「矽中介層（Silicon Interposer）」，它本身也是一塊含有高密度線路的矽晶片。
- 結構： 邏輯晶片（如GPU）和記憶體晶片（如HBM）是「水平並排」放置在矽中介層上。
- 連接方式： 晶片之間的溝通，是透過矽中介層內部的高密度線路來進行。
- 優點： 技術相對成熟，良率較高，成本效益佳，是目前高階AI晶片的主流方案。
- 代表技術： 台積電的CoWoS、日月光的FO-EB (Fan-Out on Embedded Bridge)。
技術圖解：3D封裝的立體整合優勢(如SoIC)
3D封裝則是真正的「蓋摩天大樓」。它不再需要矽中介層這個托盤，而是將不同的晶片直接「垂直堆疊」起來。
- 結構： 晶片與晶片之間直接堆疊，透過矽穿孔（TSV）技術進行垂直連接。
- 連接方式： 訊號直接在上下層晶片之間傳輸，路徑最短。
- 優點： 效能極致，延遲更低、功耗更少，是未來實現更強大AI晶片的終極方案。
- 代表技術： 台積電的SoIC (System on Integrated Chips)、日月光的FO-EB (Fan-Out on Embedded Bridge)。
誰在使用？從NVIDIA到Apple，看懂大廠為何需要先進封裝
幾乎所有頂級科技公司都依賴先進封裝來實現其旗艦產品：
- NVIDIA & AMD： 他們的高階AI GPU，需要整合大量的運算核心與高頻寬記憶體（HBM），必須使用CoWoS這類的2.5D封裝技術。
- Apple： 其M系列處理器以及Apple Watch的S系列晶片，大量採用了日月光的SiP技術，在極小的空間內塞入了整個電腦系統。
- Intel： 推出Foveros（3D）和EMIB（2.5D）等技術，積極追趕。
【米拉有料 深度觀點】
從2.5D到3D，封裝技術的演進核心在於追求更短的訊號路徑與更高的整合密度。2.5D是目前兼具效能與成本的甜蜜點，而3D封裝則是未來的兵家必爭之地。日月光不僅在2.5D領域（如Fan-Out）與台積電形成互補，更在3D封裝技術上積極研發，其VIPack平台就是其展示肌肉的成果。未來誰能掌握更低成本、更高良率的3D封裝方案，誰就能在AI時代的下半場勝出。
日月光的市場地位與投資價值
全球市佔率與主要競爭對手分析
根據市場研究機構在2025年底的數據，日月光投控在全球OSAT市場的市佔率超過30%，穩居龍頭寶座。其主要競爭對手包括：
- 艾克爾 (Amkor)： 美國公司，全球第二大OSAT廠，在先進封裝領域也具備強勁實力。
- 長電科技 (JCET)： 中國的封測龍頭，透過國家支持與併購，技術實力迅速提升。
- 力成科技 (PTI)： 台灣的封測大廠，尤其在記憶體封測領域佔有重要地位。
日月光的優勢在於其龐大的規模、完整的技術藍圖（從傳統封裝到2.5D/3D）以及與全球頂級客戶（如Apple、NVIDIA、AMD）的長期緊密合作關係。更多資訊可參考其日月光投控官方網站的投資人關係頁面。
營收、EPS與未來展望
展望2026下半年至2027年，市場普遍看好日月光的營收與獲利將持續增長。主要驅動力來自：
- AI晶片需求不減： 無論是雲端伺服器還是邊緣AI裝置，對先進封裝的需求只會有增無減。
- 汽車電子化： 隨著自動駕駛與智慧座艙的發展，車用晶片的需求與複雜度大幅提升，為日月光的SiP及其他封裝技術帶來龐大商機。
- 消費性電子復甦： 預期在2026年，隨著全球經濟逐步回暖，智慧手機等消費性電子產品將迎來換機潮，帶動相關晶片的封測需求。
法人預估，日月光2026年的每股盈餘（EPS）有望挑戰歷史新高，其在先進封裝領域的高毛利率，將是未來獲利成長的主要引擎。
日月光(3711)值得長期投資嗎？分析其護城河與成長潛力
從長期投資的角度來看，日月光具備幾項關鍵的護城河：
- 規模經濟： 作為全球第一大廠，其龐大的採購量與產能，使其在成本控制上擁有絕對優勢。
- 技術領先： 在SiP、Fan-Out、2.5D/3D等多個先進封裝領域均有深厚佈局，且通過VIPack平台整合，提供客戶難以取代的解決方案。
- 客戶關係： 與全球一線IC設計大廠、IDM廠擁有超過十年的合作關係，客戶黏著度高，轉換成本巨大。
在AI和電動車兩大長期趨勢的加持下，日月光的成長潛力依然巨大。它不僅是半導體產業的送行者，更是賦予晶片最終價值的關鍵角色。
【米拉有料 深度觀點】
投資日月光，看的不應僅是單季的EPS或本益比，而應是其在全球科技供應鏈中的「戰略地位」。它與台積電的關係，從過去單純的上下游，演變為如今在先進封裝領域既合作又競爭的複雜關係。日月光的價值在於，它是唯一能在規模、技術廣度上與台積電後段製程相抗衡的廠商，這使得它成為所有不想被單一供應商綁死的晶片大廠的必要選擇。這個「第二供應商」的戰略價值，是其最深厚的護城河。
常見問題
Q：日月光跟台積電是什麼關係？
A：傳統上，台積電是晶圓代工廠（中游），負責製造晶片；日月光是封測廠（下游），負責封裝測試。兩者是上下游合作夥伴關係。但在先進封裝領域，例如CoWoS和SoIC，台積電也自己投入後段製程，因此雙方在高階市場存在部分競爭關係，但整體而言，合作仍大於競爭。
Q：日月光是做晶片的嗎？
A：不是。日月光不做晶片設計或晶圓製造。它是將別人製造好的晶圓，加工成我們最終看到的黑色方塊晶片。它提供的是「服務」，而非「產品」。
Q：什麼是OSAT廠商？
A：OSAT是「委外半導體封裝與測試」（Outsourced Semiconductor Assembly and Test）的縮寫。指的是專門提供封裝與測試服務的廠商。相對於IDM（整合元件製造商，如Intel）從設計、製造到封測都自己來，OSAT專注於後段製程，讓IC設計公司可以更專注於研發。
Q：投資日月光最大的風險是什麼？
A：最大的風險來自於半導體產業的景氣循環。當消費性電子（如手機、PC）需求疲軟時，會直接影響封測廠的產能利用率與營收。此外，來自中國封測廠的價格競爭，以及主要客戶（如Apple）訂單的變化，也是需要持續關注的風險因素。
結論與投資提醒
總而言之，「日月光做什麼」這個問題的核心答案是：它是確保高性能晶片得以實現的關鍵推手。作為全球封測龍頭，日月光(3711)不僅在傳統封裝領域地位穩固，其在AI驅動的先進封裝市場上的領導地位，更是其未來成長的關鍵引擎。從投資角度看，它是一家擁有強大護城河與明確成長趨勢的公司，是參與未來十年AI大趨勢不可忽視的關鍵企業。
