【2026專家圖解】半導體封裝是什麼？從CoWoS到3D堆疊，看懂AI晶片決勝點

你是否好奇，一顆指甲大小的晶片如何撼動世界？答案，就藏在「半導體封裝」這個看似幕後的關鍵技術裡。💡

如果沒有封裝，再強大的晶片也只是一塊脆弱、無法與外界溝通的矽片。它不僅是晶片的盔甲，更是決定其性能上限的決戰場，尤其在AI時代，先進封裝技術更是兵家必爭之地。

本文將用最淺顯易懂的方式，帶你從零開始，全面解析半導體封裝的定義、重要性，以及從傳統到先進封裝（如CoWoS）的演進，讓你一次掌握這個價值千億的關鍵產業。🧭

💡 到底什麼是半導體封裝？為何它如此重要？

許多人聽到「封裝」，第一反應就是把東西包起來。這個理解沒錯，但對於半導體來說，這只是冰山一角。

半導體封裝的基礎定義：不只是個保護殼

簡單來說，半導體封裝（Semiconductor Packaging）是將加工完成的晶圓（Wafer）上的晶粒（Die）切割下來後，進行保護、固定，並建立電子連接的過程。

想像一下，晶片是人體的大腦，極其精密且脆弱。封裝就像是為大腦打造一個兼具保護、供電、散熱與溝通能力的完整頭顱與神經系統，使其能真正發揮作用。🧠

四大核心功能：電源分配、訊號傳輸、熱量導出與物理保護

封裝的重要性體現在其四大核心功能上，缺一不可：

• ⚡ 電源分配 (Power Distribution): 穩定地為晶片提供運作所需的電力，就像心臟供血一樣。

• 📡 訊號傳輸 (Signal Distribution): 作為晶片與外部電路板（PCB）溝通的橋樑，確保訊號完整、低延遲地傳遞。

• ♨️ 熱量導出 (Heat Dissipation): 高速運作的晶片會產生大量熱能，封裝必須有效地將熱量導出，避免晶片「過勞」燒毀。

• 🛡️ 物理保護 (Physical Protection): 保護脆弱的晶片免受濕氣、灰塵、靜電和物理碰撞的損害。

如果沒有封裝，會發生什麼事？

這是一個很有趣的思想實驗。如果沒有封裝，一顆尖端的AI晶片將會面臨：

• 瞬間短路：裸露的晶片極易受到環境濕氣、灰塵影響而短路損壞。

• 無法溝通：晶片上數以億計的微小電路無法連接到外部，形同「資訊孤島」。

• 熱量積聚：運轉幾秒鐘就可能因為過熱而永久損壞。

因此，封裝技術的良窳，直接決定了一顆晶片最終的性能、可靠性與壽命。⚠️

📈 摩爾定律的續命丹：半導體封裝的技術革命史

數十年來，半導體產業一直遵循著摩爾定律的腳步前進，即晶片上的電晶體數量約每兩年翻一倍。然而，當電晶體微縮逐漸觸及物理極限時，封裝技術挺身而出，成為延續「類摩爾定律」(More than Moore) 的關鍵推手。

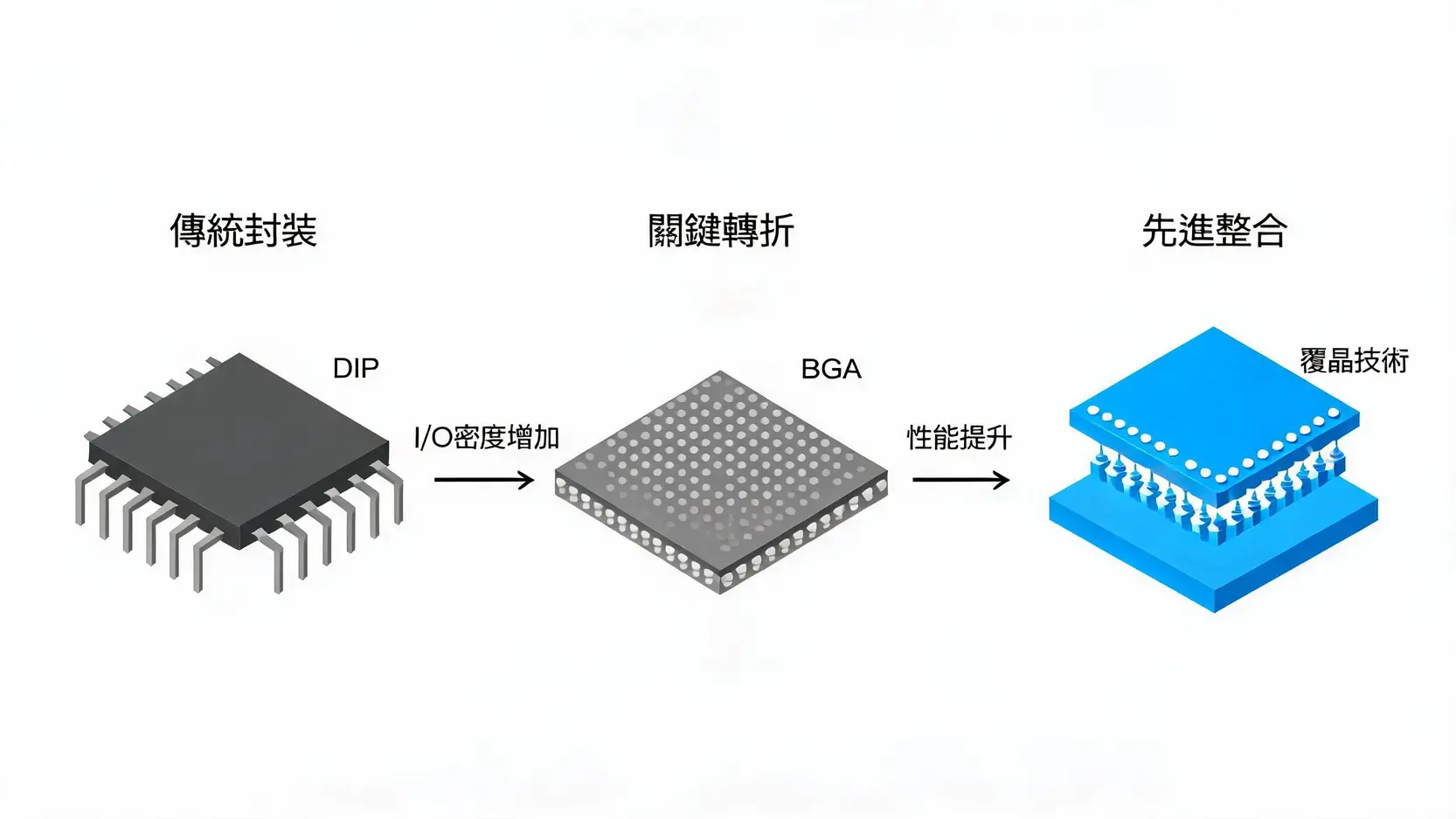

封裝技術的演進，就是一部不斷追求更高腳位密度、更小體積與更強性能的革命史。🔍

傳統封裝時代：DIP、SOP、QFP 的崛起與限制

早期封裝技術的特點是「插件式」或「表面黏著式」，晶片的引腳（腳位）從側面延伸出來，像蜈蚣的腳一樣。

• DIP (雙排直立式封裝): 像一條黑色蜈蚣，引腳分列兩側，直接插入電路板的孔洞中。這是最古老的封裝之一，佔用面積大，腳位數有限。

• SOP/QFP (小外型/四方扁平封裝): 是DIP的改良版，引腳改為向外呈海鷗翼狀，貼合在電路板表面。這使得組裝密度更高，但隨著腳位數增加，體積和訊號延遲問題依然存在。

這個時代的封裝，主要任務是保護和基礎連接，但很快就無法滿足晶片對 I/O (輸入/輸出) 數量暴增的需求。

BGA 與覆晶技術：訊號傳輸的第一次飛躍

為了解決腳位數的瓶頸，工程師們迎來一次思維上的飛躍：為什麼腳位一定要長在側面？

• BGA (球柵陣列封裝): 這是一次革命。引腳不再是蜈蚣腳，而是分佈在封裝底部的「錫球陣列」。這使得I/O數量大幅增加，訊號路徑縮短，電氣性能顯著提升。你現在看到的CPU、GPU大多採用此類封裝。

• 覆晶技術 (Flip-Chip): 更進一步，將晶片「翻轉」過來，使其主動面直接透過凸塊(Bump)連接到基板上。路徑最短，性能最好，是目前高階晶片的主流連接方式。

晶圓級封裝 (WLP)：在晶圓上完成封裝的革命

傳統封裝是「先切割，再封裝」，而晶圓級封裝 (Wafer-Level Packaging) 則顛覆了這個流程，改為「先在整片晶圓上完成封裝，再切割」。

這種做法的最大好處是封裝後的晶片尺寸約等於裸晶片本身，實現了極致的輕薄短小，主要應用於手機內的射頻元件、電源管理晶片等。📱

📊 先進封裝 vs. 傳統封裝：一個世代的差距

當單一晶片性能提升遭遇瓶頸，先進封裝 (Advanced Packaging) 應運而生。它不再是將「單一」晶片封裝起來，而是將「多個」不同功能、甚至不同製程的晶片（Chiplet，小晶片）整合在同一個封裝內，實現「1+1 > 2」的系統級性能。

這也是為什麼輝達(NVIDIA)的AI晶片、蘋果(Apple)的M系列處理器，都極度依賴台積電(TSMC)的先進封裝技術。

腳位密度與I/O數量：為何先進封裝能容納更多訊號？

傳統封裝的I/O數量通常在數百到數千等級，而先進封裝，特別是2.5D/3D封裝，可以輕鬆達到數萬甚至數十萬的規模。

這是因為先進封裝採用矽中介層(Silicon Interposer)或矽通孔(TSV)等技術，以微米級的間距進行連接，密度遠高於傳統基板的毫米級。更高的I/O數意味著晶片之間可以交換更多數據，是實現高頻寬記憶體(HBM)整合的基礎。💰

尺寸與效能：體積更小，速度更快的秘密

透過將多個晶片堆疊或並排，先進封裝可以在更小的面積內實現更強大的功能。這種「系統級封裝」(SiP) 的概念，大大縮短了晶片間的訊號傳輸距離，從而降低延遲、減少功耗，全面提升系統效能。

異質整合：像堆樂高一樣組合不同晶片的藝術

這是先進封裝最迷人的地方。它允許將不同製程、不同材質、不同功能的「小晶片」(Chiplets)像樂高積木一樣組合起來。例如，可以將最先進的5奈米CPU、成熟製程的I/O晶片、以及專業的記憶體晶片全部封裝在一起。

這種方式不僅大幅降低了設計複雜度和製造成本，還提供了前所未有的設計彈性，是後摩爾時代延續晶片發展的關鍵策略。🚀

🧭 結論與投資提醒

總結來說，半導體封裝已從一個不起眼的配角，躍升為驅動整個科技產業前進的核心引擎。從最初單純的物理保護，到如今決定AI晶片算力上限的先進封裝技術，其戰略重要性與日俱增。

對於投資者而言，理解半導體封裝的基礎概念與技術演進，不僅是掌握半導體產業鏈的關鍵，更是洞察未來科技趨勢、發掘潛在投資機會的第一步。未來，誰掌握了最頂尖的封裝技術，誰就掌握了開啟下一個運算時代的鑰匙。🔑

常見問題 FAQ

IC封裝與半導體封裝是同一個意思嗎？

是的，基本上是同義詞。IC (Integrated Circuit) 就是積體電路，也就是我們常說的「晶片」。因此，IC封裝和半導體封裝指的都是同一個製程環節。

封裝技術的好壞對手機、電腦的性能有直接影響嗎？

絕對有直接影響。好的封裝技術可以讓晶片運作更穩定、速度更快、更省電，同時也能讓終端產品（如手機）做得更輕薄。尤其在高階CPU和GPU上，先進封裝是發揮其極致性能的關鍵。

學習半導體封裝知識，需要具備什麼背景？

不需要！雖然封裝技術涉及材料、物理、化學、電子等多種專業，但理解其核心概念和商業價值並不需要深厚的理工背景。本文就是為初學者設計的，希望能幫助你建立一個清晰的框架。

CoWoS是唯一的先進封裝技術嗎？

不是。CoWoS是台積電的註冊商標，是目前市場上最成功、知名度最高的2.5D封裝技術。但其他大廠也有對應的解決方案，例如英特爾(Intel)的EMIB和Foveros (3D封裝)，以及三星(Samsung)的I-Cube等。市場正呈現百家爭鳴的態勢。
